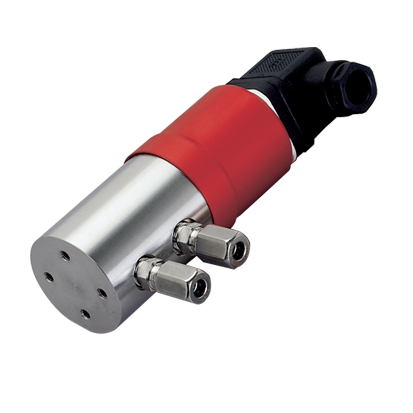

692系列压差变送器

采用新颖独特的陶瓷技术，可精确测量、放大压力信号，并将其转换成标准的电流或电压信号。

多种压力和电气连接以及外壳材料可供选择，以便适用不同的介质。

量程 : 0 ~ 2500 kPa；

精度 : 线性度、迟滞性、
重复性之和< ± 0.8%
倍满量程；

响应时间 : < 5ms;

产品特点

p 耐高温；抗温度波动；

p 无机械老化现象；

p 无机械蠕变现象；

p 模块系统，量体裁衣的设计；

技术参数

压力范围： (单位：kPa)

0~10^A	0~20^A,B	0~25^A,B	0~30^A	0~40^B ,C	0~50^B,D
0~60^B,D	0~100^C,E	0~160^E,H	0~250^F,H	0~400^G,H	0~600^H
0~1000^I	0~1600^J	0~2500^K

注：单边最大过载
A ：60kPa；     B ：120kPa；     C：200kPa；     D ：300kPa；     E ：320kPa；
F ：500kPa；   G ：800kPa；    H ：1200kPa；    I ：P₁=2000ka,  P₂=1200kPa；
J ：P₁=3200kPa, P₂=1200kPa；                      K ：P₁=5000kPa,P₂=1200kPa；

系统压力： 2500 kPa(量程<600 kPa)；5000 kPa(量程1000~2500 kPa)；

破坏压力： 1.5倍满量程；

压力连接：内螺纹G1/4；外螺纹G1/8、G1/4、G1/2；

输出/电源： 0-5V/11-33VDC/24VAC± 15% (3线)；

0-10V/18-33VDC/24VAC± 15% (3线)；
0-20mA/18-33VDC/24VAC± 15% (3线)；
4-20mA/11-33VDC (2线)；

电气连接：电缆1.5米 (防护等级IP65);DIN43650-A连接盒(防护等级IP65)
圆插头DIN41524，3极（IP65）

工作温度： -15°C ~80°C；

接触介质材料：陶瓷/不锈钢, 陶瓷/聚偏二氟乙烯；

密封材料：氟橡胶(FPM)、丁氰橡胶(MBR)、硅聚合物(MVQ)、氯丁橡胶(CR)；

负载频率： < 50Hz

重量： 430g；

最大外形尺寸： Ø40×153mm；
